鋼格板樓梯踏板由鋼格板制造,，包括前沿防滑突緣和端邊板,。鋼格板樓梯踏板的結構分為T1,、T2,、T3,、T4四種結構形式,。T3型鋼格板樓梯踏板用與承載扁鋼相同規格的端邊板包邊,，前沿貫穿防滑突緣,。安裝方法為直接焊接在梯梁上,，如圖1所示,。T4型鋼格板樓梯踏板用帶有安裝孔的端邊板包邊，端邊板寬度為60mm~65mm,，前沿貫穿防滑突緣,。安裝方法為用螺栓連接在梯梁上，如圖2所示,。
鋼格板樓梯踏板的型號表示方法
型號表示方法如下：
型號表示方法示例如下：
T4-325/30/100-800×275表示端邊板帶有安裝孔,、前沿貫穿防滑突緣、用螺栓連接安裝的T4型樓梯踏板,，鋼格板型號為G325/30/100,，踏板長(梯寬)為800mm，踏板寬為275mm,。
制造與安裝的要求
鋼格板樓梯踏板的選用材料應符合荷載及使用環境安全的要求,。樓梯踏板可采用碳素結構鋼、耐候結構鋼,、低合金高強度結構鋼材料,，也可采用鐵素體不銹鋼、奧氏體不銹鋼,、雙相不銹鋼材料,。鋼格板樓梯踏板的規格和尺寸由鋼格板樓梯的設計荷載,、梯寬和梯傾角來決定。鋼格板樓梯踏板的規格選用應符合荷載及安全的要求,。
鋼格板樓梯踏板的長度等于梯寬,，常用長度為600mm~2000mm。鋼格板樓梯踏板寬度等于鋼格板加上防滑突緣的寬度,，通常為125~305mm,。
鋼格板樓梯踏板應有防滑突緣，突緣應貫穿整個踏板,，突緣寬度不小于25mm,，通常為30mm。突緣應有防滑功能,，可以是花紋鋼板冷彎角鋼也可以是有帶有防滑突臺或防滑砂條的鋼板制成的構件,。突緣應能起到樓梯踏板級間視覺標記的作用，警示上下人員的踩踏安全,。突緣是踏板負載區域的前沿,，是承受荷載的主要部位，應能增加踏板前沿的負載能力,。
鋼格板踏板的承載端邊板應與每根承載扁鋼單面滿焊,，焊縫為不小于3mm的貼角焊。高密度人員通道和撤離路線上的鋼格板樓梯踏板應雙面滿焊,，防滑突緣與承載端邊板必須雙面滿焊,。
容易發生滑倒危險的場所的樓梯踏板，建議使用齒型鋼格板踏板,。
鋼格板踏板與梯梁的連接采用焊接或螺栓固定,。采用螺栓固定時，螺栓規格不小于M12,。為了運輸方便,，梯梁與踏板可以分別制造，現場拼裝,。鋼格板樓梯踏板的端邊板與梯梁的連接可加裝支承角鋼,，支承角鋼不小于40mm×40mm×4mm，可以在工廠預先焊接在梯梁上或者在現場螺栓連接,。
踏板采用螺栓連接的端邊板安裝孔尺寸表1.

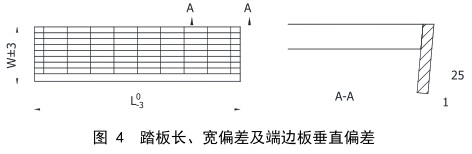

踏板長,、寬尺寸偏差及端邊板垂直偏差如圖4所示。
防腐蝕措施
工業腐蝕環境下的鋼格板樓梯踏板,，宜采用耐候鋼或不銹鋼制造,。除不銹鋼梯踏板外，鋼格板樓梯踏板采用熱浸鍍鋅表面處理。鋼格板樓梯踏板安裝施工中,，因焊接固定或是切割,、碰撞等原因損壞了構件的防腐涂層，現場施工方和用戶應采取補救防腐處理,。工業腐蝕環境下的鋼格板樓梯踏板安裝螺栓可選用不銹鋼螺栓,。
