球型護欄是一種管一球結構組合式固定護欄,，以不同直徑的空心鋼球,、鋼管和立柱底板通過焊接而成為立柱,，以空心球作為節點,，連接扶手管、橫桿管,，加上踢腳板組合而成為一種固定式安全防護設施,，如圖1所示。經供需雙方協商,，也可不帶底板,。
球型護欄以在平臺上的安裝位置不同分為水平球型護欄和角度球型護欄。水平球型護欄在平臺的轉角處可以接入彎頭連接另一方向的護欄,，或者使用水平收口與另一方向的護欄分開,。角度護欄在起跑和結束處使用角度收口；角度護欄與水平護欄交互處或兩跑角度護欄的連接,，可作收口處理或使用彎頭連接,，因為現場空間位置的不同，彎頭連接必須根據實際由安裝人員現場制作,。
扶手管,，橫桿管在立柱球節點處通過焊接或用鉚釘固定。兩根扶手管,，橫桿管之間通過內接管連接并焊接或用鉚釘固定,。踢腳板可直接焊接或用安裝夾固定在立柱下方,。球型立柱底板通過直接焊接或用螺栓固定在平臺的支承鋼架上,。
球型護欄型號的表示方法

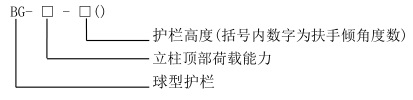

球型護欄的代號為BG，代表bal1-type guardrail,。球型護欄型號的表示方法：
球型護欄的型號舉例：
BG-500-1230表示水平球型護欄,，球型立柱頂部承受集中荷載能力為500N,，立柱高度為1230mm。
BG-890-1050(38)表示角度球型護欄,，球型立柱頂部承受集中荷載能力為890N,，立柱高度為1050mm，扶手傾角為38°,。
球型護欄的型號規格

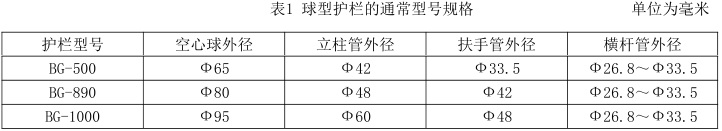

球型護欄的型號規格如表1所示：
球型護欄構件的尺寸要求

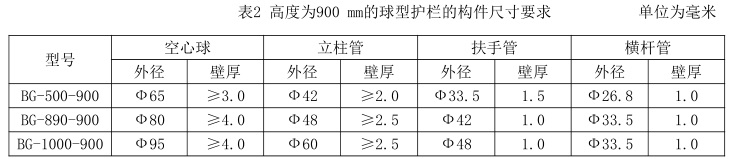

高度為900mm的球型護欄的構件尺寸要求如表2所示：

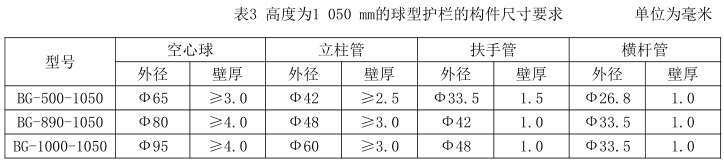

高度為1050mm的球型護欄的構件尺寸要求如表3所示：
高度為1200mm的球型護欄的構件尺寸要求如表4所示：
表2,、表3、表4中壁厚為符合Q235B材料強度計算要求的最小壁厚,，可根據實際用材和需求的不同選擇不同的壁厚,。
