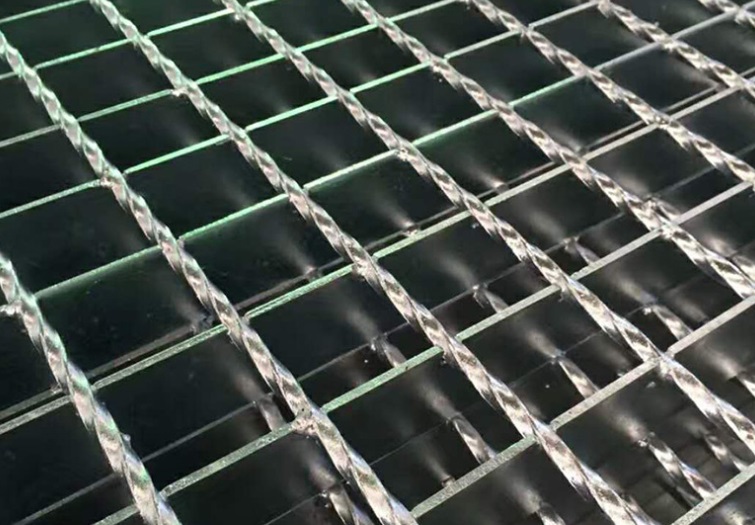

一般來(lái)說(shuō)目測(cè)熱鍍鋅鋼格板制品，其主要表面應(yīng)平滑,，無(wú)滴瘤,、粗糙和毛刺(如果這些鋅刺會(huì)造成傷害)，無(wú)起皮,，無(wú)漏鍍,，無(wú)殘留的熔劑渣，在可能影響熱鍍鋅鋼格板的使用或耐腐蝕性能的部位不應(yīng)有鋅瘤和鋅灰,。只要鋼格板鍍層的厚度大于規(guī)定值,，鋼格板鍍件表面允許存在發(fā)暗或淺灰色的色彩不均勻區(qū)域，潮濕條件下存儲(chǔ)的鍍鋅鋼格板，表面允許有白銹（以堿式氧化鋅為主的白色或灰色腐蝕產(chǎn)物)存在,�,！�
鋼格板熱鍍鋅的主要目的是防腐而非裝飾，所以不能主要依據(jù)美觀性來(lái)判斷質(zhì)量的好壞,。熱鍍鋅并不能顯著改善鋼格板工件鍍前原有的表面狀態(tài),，如基體表面有嚴(yán)重的銹蝕坑、劃傷痕跡等,，鍍鋅后仍會(huì)顯示出來(lái),。
鍍鋅鋼格板局部露鐵又稱漏鍍，這是一種所有標(biāo)準(zhǔn)中都規(guī)定不可接受的鍍層缺陷,。熱浸鍍鋅制件漏鍍面的總面積不應(yīng)超過(guò)制件總表面積的0.5,。每個(gè)漏鍍面的面積不應(yīng)超過(guò)10Cm2。當(dāng)供需雙方?jīng)]有其他協(xié)議時(shí),，若漏鍍面積大于上述規(guī)定值,，這些制件應(yīng)予重鍍。由于鋅對(duì)鋼格板基體有犧牲保護(hù)作用,，故露鐵面積小于一般不超過(guò)4mm2時(shí)不大會(huì)影響鍍件的耐蝕性,。在GB/T13912以及美英標(biāo)準(zhǔn)中，都提到可以對(duì)漏鍍和不慎損壞的鍍層進(jìn)行修復(fù),，并對(duì)允許修補(bǔ)的面積,、修補(bǔ)應(yīng)達(dá)到的厚度都有較明確的要求。
鋼格板鍍鋅后產(chǎn)生的毛刺,、滴瘤和多余結(jié)塊,，可小心地打磨掉。但是操作不慎可能打磨過(guò)量,，反而影響鍍件的耐蝕性,，所以如果它們不妨礙使用則可以不去除它；在四角部位多余的鋅或鋅渣必須清除掉,，不要讓它們影響鋼格板安裝的穩(wěn)固性,。
有時(shí)鋼格板鋅層表面出現(xiàn)微粒狀的凸起，里面是鋅渣粒子,，影響鋼格板鍍層外觀,，但不影響耐蝕性。這種缺陷的產(chǎn)生,，涉及鍍鋅爐的設(shè)計(jì),、操作工藝甚至鋅浴的配方。
鋼格板原料扁鋼的含硅量容易使熱鍍鋅件產(chǎn)生灰暗無(wú)光的鍍層,，嚴(yán)重時(shí)鍍層呈暗灰色，這是因?yàn)楣璐偈硅F鋅合金層過(guò)度生長(zhǎng)露出表面而造成的,。鋼格板鍍層呈這種色澤對(duì)鍍件抗大氣腐蝕性沒(méi)有影響,。對(duì)硅含量不是很高的扁鋼,，改變鍍鋅工藝可減少或消除灰暗鍍層的出現(xiàn)。
熱鍍鋅鋼格板堆放一段時(shí)間后表面往往會(huì)出現(xiàn)白色的痕跡,，在潮濕天氣或淋雨后這種現(xiàn)象就更易出現(xiàn)且更為明顯,。這種白色的痕跡通常稱為儲(chǔ)存濕銹或白銹。白銹是在特定環(huán)境(水分高,，不通風(fēng))下生成的,，一旦脫離這種環(huán)境便會(huì)逐漸消失。白銹的形成對(duì)鋅層的損耗很小,，所以對(duì)鋼格板鍍件耐蝕性的影響也很小,。熱鍍鋅鋼格板制品要保持光亮的外觀，需要有特別的儲(chǔ)存條件,。鋼格板熱鍍鋅后立即進(jìn)行鈍化處理,，可避兔或減少白銹的出現(xiàn)。
