玻璃鋼格柵板(簡稱FRP)格柵又名玻璃鋼格板,,是一種用玻璃纖維作增強材料,,不飽和聚酯樹脂為基體,,經過特殊的加工復合而成的一種帶有許多空格的板狀材料,。按生產工藝分為模塑鋼格柵板和拉擠鋼格柵板,。
模塑鋼格柵板以熱固性樹脂為基體,,以玻璃纖維粗紗為骨架,,在定制模具上經過特殊工藝制成的具有一定開孔率的板材,。該制品由若干形狀的格子組成,,在縱橫方向上具有雙向承載的特征,,四邊支撐具有良好的承載能力。模塑格柵如圖1所示。
拉擠鋼格柵板采用拉擠成型的”I”,、”T”型等型材作為承載筋條,,以管材或棒材作為連接穿桿,通過一定的裝配工藝而制成的帶有空隙的板材,。該制品在承載筋條方向上強度高,,常在大跨距條件下使用。拉擠格柵如圖2所示,。
玻璃鋼格柵板規格尺寸

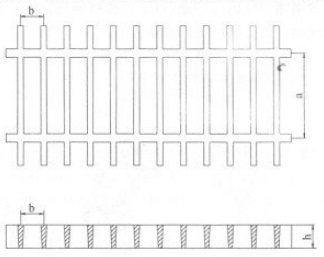

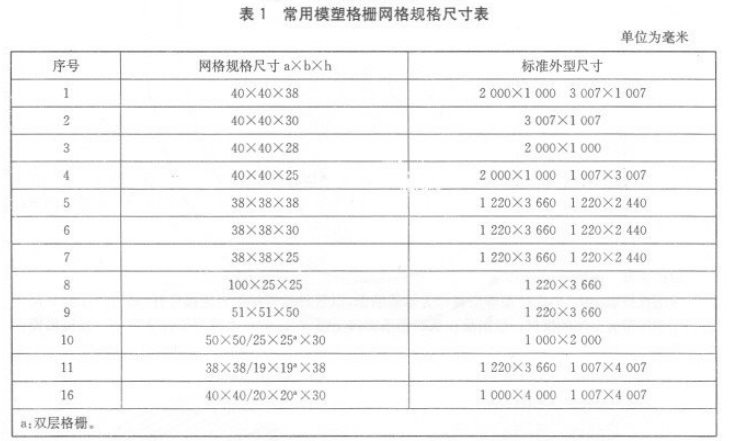

1,、常用玻璃鋼格柵板格規格尺寸見圖3、表1,,其它規格尺寸的格柵,,可根據用戶要求設計。
a格柵網格長度,;b—格柵網格寬度,;h——格柵網格高度。

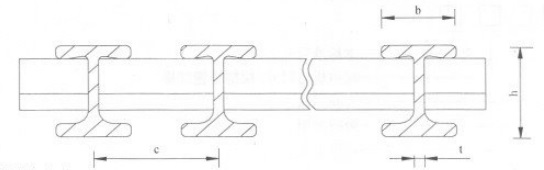

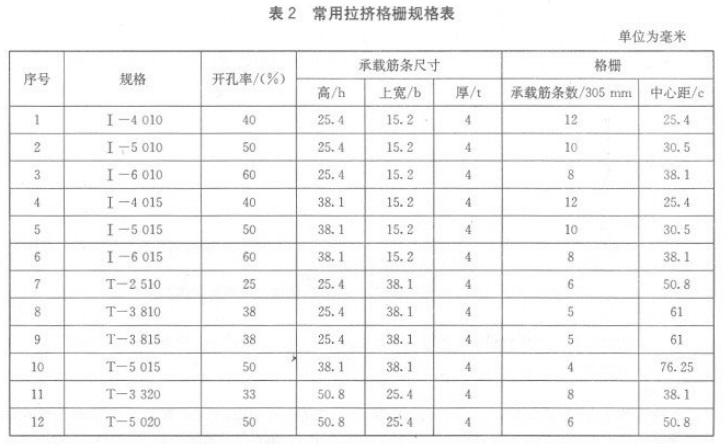

2,、常用玻璃鋼格柵板結構如圖4,,規格見表2。其它規格的格柵,,可根據用戶要求設計,。
h--承載筋條高度;b——承載筋條上部寬度,;c——承載筋條中心距,;t——承載筋條厚度。
玻璃鋼格柵板產品標記

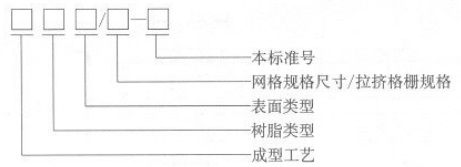

格柵根據成型工藝,、樹脂類型,、表面類型、規格尺寸進行標記,。
成型工藝
M表示模塑成型,;P表示拉擠成型
樹脂類型
O表示鄰苯型不飽和聚酯樹脂;I表示間苯型不飽和聚酯樹脂,;B表示雙酚A型不飽和聚酯樹脂,;V表示乙烯基酯樹脂;E表示環氧樹脂,;P表示酚醛樹脂,;
表面類型
M表示凹面型;S表示平滑型,;G表示砂面型,;C表示蓋板型,;O表示其它型;
注:企業還可根據自身產品對表面類型作進一步分類,,如可分為O1,,O2……。
示例1:采用模塑工藝,、以乙烯基酯樹脂為原材料,、凹面型,、網格規格尺寸(長×寬×高)為38 mm×38 mm×38 mm,,符合本標準生產的格柵標記為:MVM/38×38×38-JC/T1026-2007。
示例2:采用拉擠工藝,、間苯樹脂為原材料,、平滑型、規格為I4010,,符合本標準生產的格柵標記為:PIS/I一4010-JC/T 1026-2007,。
