鋼格板是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，主要用來做水溝蓋板,、鋼結構平臺板,、鋼梯的踏步板等�,，F(xiàn)有鋼格板已經有嚴格的國家標準,，要生產出符合要求的鋼格板需要經過送料、焊接,、切料,、輸送等多道工序。
以往鋼格板焊機通過設置扁鋼送料裝置,，能夠主動牽引扁鋼向前移動,，與橫桿逐次焊接，從而降低了工人的勞動強度,。但是在輸送扁鋼之前,，需要工人將扁鋼整齊地排列在底板上，工作量較大,，扁鋼隨底板移動時也容易偏離原位,，不利于后續焊接，影響成品鋼格板的質量,。

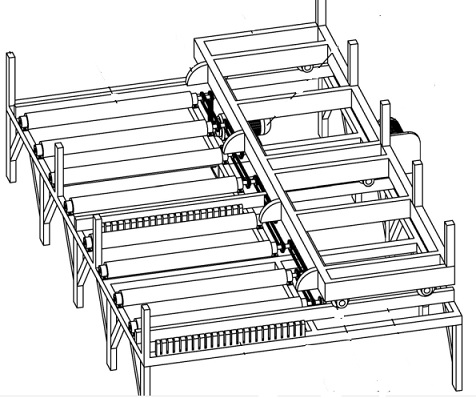

新型鋼格板壓焊機的扁鋼供料裝置,，其技術方案要點是包括長條形的支架，支架上設有導向筘,、輸送輥,、輸送電機、放料臺,，導向筘沿支架的寬度方向設置，輸送輥與導向筘平行,，輸送輥轉動架設在支架上,，輸送輥由輸送電機驅動，放料臺沿支架的長度方向設置,，放料臺的高度大于輸送輥,，具有在輸送扁鋼的同時使其排列整齊，減少工人的工作量,，并且有利于后續焊接,，保證鋼格板成型質量的效果。
通過采用上述技術方案,，放料臺通過滑輪放置在滑軌上,，滑移電機驅使滑輪旋轉，在滑軌上滾動,，進而帶動放料臺沿支架的寬度方向移動,，使放料臺與導向筘上各個筘齒的間隙逐次對齊，工人只需重復將扁鋼滑下即可，無需長距離地搬運扁鋼,，更加省力,。
通過采用上述技術方案，扁鋼從導引板所在的一側滑下,，其滑移軌跡與導引板的上表面一致,，當扁鋼脫離導引板時，豎直向下墜落,，只需保證導引板遠離放料臺的一側與導向筘上相鄰筘齒的間隙對齊即可,，無需工人對扁鋼的位置做出調整。
