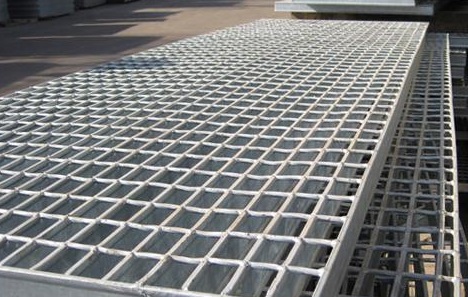

鋼格板是一種由承載扁鋼和結構橫桿按一定的規律組合排列壓焊而成的鋼結構件,，被廣泛應用在冶金、石化,、交通,、輕工、市政及環保領域,，一般用來制作平臺,、地板、溝蓋,、踏板,、圍欄、上下水工程等金屬結構件,。2007年7月我國又發布了YB/T4001-1—2007鋼格柵板的新行業標準,，使我國鋼格板的生產與應用得到了迅速發展。
鋼格板在使用中主要承載物體的重力,，所以作為鋼格板的主要負荷構件一豎向排列布置的承載扁鋼,，是按均布荷載或集中荷載的簡支梁進行彎曲強度和剛度的校核計算的。因此,，對承載扁鋼的斷面形狀要求應該是：在截面積一定的前提下,，盡量使其對豎向抗彎主軸的強度和剛度都具有最大值，同時,，在水平側向也要有較好的抗失穩定性,。
扁鋼的斷面形狀
現用鋼格板承載扁鋼的斷面形狀,，其主要采用厚度T=3,、4、5,、6mm的矩形斷面扁鋼和一種中間腰部較薄,，兩端部較厚的Ⅰ型斷面扁鋼制造,。Ⅰ型斷面扁鋼是一種可節約金屬的輕型經濟斷面扁鋼。這樣矩形斷面扁鋼與I型斷面扁鋼就共同組成了鋼格板承載扁鋼的公稱厚度尺寸系列,。I型斷面扁鋼的幾何和力學特性比矩形斷面扁鋼要優越得多,。在扁鋼高度和截面積相等的情況下，I型斷面扁鋼的抗彎截面系數W2=0.200~0.203FH,，而矩形斷面扁鋼的抗彎截面系數：W,，=0.167FH，因此,，I型斷面扁鋼比矩形斷面扁鋼的抗彎能力要高很多,。但是，由于I型斷面扁鋼的形狀特點和局限性,，不能把所有規格的矩形斷面扁鋼都用等強,、等高的I型斷面扁鋼所代替。現用的Ⅰ型斷面扁鋼的使用規格范圍也受一定的限制,。其主要原因是：當扁鋼高度較小時,，I型斷面扁鋼兩端值過小，既難于熱軋也不利于嵌入式壓焊加工,。當扁鋼高度較大時,1型斷面扁鋼腰部的高厚比過大,，又造成扁鋼的抗側失穩定性不足。因此,，目前鋼格板制造業以使用矩形斷面扁鋼為主,。
Ⅰ型鋼格板特點
使用Ⅰ型斷面扁鋼代替矩形斷面扁鋼生產鋼格板可以節約18%的鋼材重量。I型斷面扁鋼與矩形斷面扁鋼在高度,、慣性矩,、抗彎截面系數完全相同的條件下，用前者代替后者,，可以在保證鋼格板產品質量的條件下,，單重減少18%左右，也就是說能讓鋼格板生產廠多出18%焊接鋼格板的產量,，從而增加了生產的經濟效益,，降低了工程造價。
近年來,，國際貿易對壓焊鋼格板用鋼提出了新要求,，從而用Ⅰ型斷面扁鋼代替所有的矩形斷面扁鋼的舉措適應了國際上的新趨勢。Ⅰ型經濟斷面鋼格板,，完全符合YB/T4001.1-2007標準規定,，Ⅰ型經濟斷面鋼格板可作為鋼格板更新?lián)Q代產品，既能為生產企業增加產量,、提高經濟效益,，又可為建設單位減輕重量,，降低消耗。
