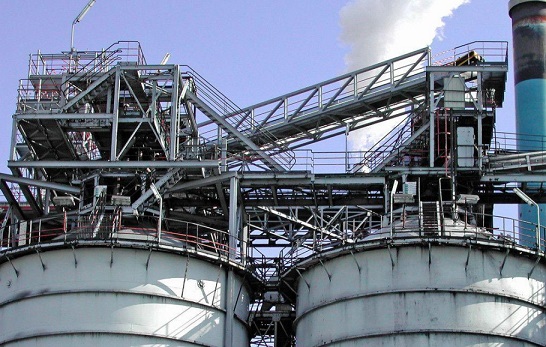

本工程鍋爐采用上海電氣集團股份有限公司的鋼結構超臨界塔式爐,。鍋爐鋼架全部采用鋼結構，主鋼結構采用扭剪型高強度累栓聯接,。鍋爐鋼架由主鋼架,、副鋼架、爐頂大板梁及平臺扶梯四大部分組成,。平臺局部區域操作平臺的地方采用花紋鋼板外,，其余均采用鋼格柵，上下扶梯主要布置在鍋爐兩側前方,，平臺框架焊接組成,，平臺和扶梯欄桿采用球接的非焊接結構,，所有欄桿、平臺鋼格柵板,、扶梯踏步板經過鍍鋅處理,。
一、格柵板安裝
鋼格柵板全部由鋼格板廠家訂貨成品,，現場安裝,。鋼格柵板支墊處的平面，應垂直平整,，其誤差應在0.5mm范圍內,。格柵板安裝前應進行平整，保證和支墊處平面一致,，不致產生支墊不嚴,。格柵板在現場拼接中，應保持全部格柵處在同一直線上,，其彎曲度應在1%,。的范圍內。同一區域,，格柵板鋪設方向應一致,。對因與柱梁結構相碰而需要切割的部位，在切割部分網格后應按圖紙要求進行加強,。格柵板放置應平穩無翹曲,，焊接牢固，焊點位置應選在便于焊接,、清理,、油漆的地方。
二,、格柵板上管道開孔
1)開孔形式：
柵格板上的開孔形式分兩種：圓形開孔和方形(橢圓）開孔,。對于排管原則上采用方形(橢圓)開孔，對于單管可統一為圓形或方形開孔,。
2)開孔相關參數測量
在施工中,，實際參數測量(圖紙數據)直接影響到格柵板安裝尺寸是否準確。要求格柵板開孔的基準點和管道安裝的基準點一致,，測量管道的實際外徑偏差土10mm,。
3)開孔劃線要求
根據基準點、圖紙尺寸劃出開孔的具體位置,，在畫線過程中要考慮到管子熱膨脹,、保溫余量。
4)開孔具體實施要求
格柵板表面一般為鍍鋅,，根據劃線位置采用機械切割,，且使施工面平整,、光潔，易于下一步的施工,；當開孔統一為圓形(或方形）時,，其半徑(或邊長/2)按下列標準執行。
a)管道直徑中<50mm,，格柵板開孔半徑R=中/2+81+82+30,。
注：①一管子外徑，單位mm,；δ1一保溫厚度,，單位mm；δ2一管子熱位移量,，單位mm,。
b)管道直徑219>中≥50mm,，格柵板開孔半徑R=中/2+δ1+δ2+50,。
c)管道直徑≥219mm，格柵板開孔半徑R=/2+δ1+δ2+65,。

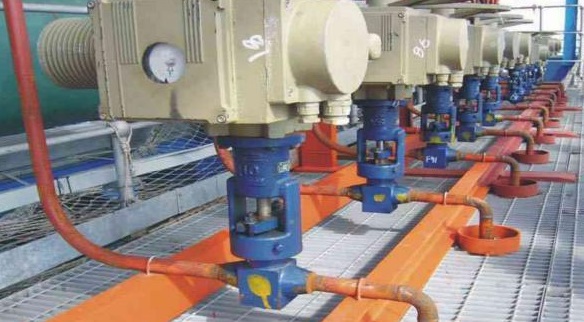

d)設備管道安裝貫穿柵格平臺需切割平臺時,，切割孔要規范，有保溫的管道要予留保溫及膨脹量,，切割后的圓孔用扁鐵煨圓焊好,，保證工藝美觀。
三,、開孔后處理

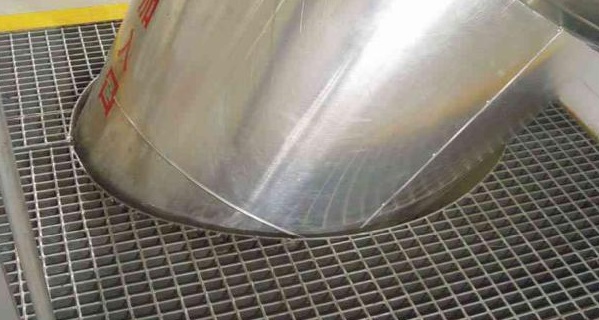

切割后的格柵板內環焊扁鋼,，加固格柵板，保證其強度,，保持整體工藝美觀,。格柵板開孔邊緣的扁鋼高度應統一一致，且下部與格柵板下部平齊,。對安裝好的扁鋼進行打磨除銹,，除銹一般采用電動除銹，除銹結束后,，刷兩道底漆,、兩道面漆，油漆顏色要和格柵顏色基本一致,。管道穿平臺處要進行封邊處理,，封閉工藝美觀一致并便于管道的保溫和膨脹。一般小徑或中徑管道及成排管束可做成方形孔,，大徑管道應做成圓形孔,。
