在現代城市競爭中,，“精細化設計”已經成為加強城市道路軟環境建設的重要手段，也是全面提升城市品質的必然之選,。隱形井蓋選材可采用鍍鋅鋼板或不銹鋼板,，內外框主結構均一次性折彎成”L”形，并焊接而成,，內框可選焊接鋼筋,，加強內框強度及穩固性的同時，還能有效附結填充的砂漿,。此結構由于結構緊湊,，并具有更好的承載性能及穩定性，被廣泛運用于多數場合,，如小區路面,、臨街路面等。下面詳細談?wù)勲[形井蓋的施工方案,。
一,、施工準備

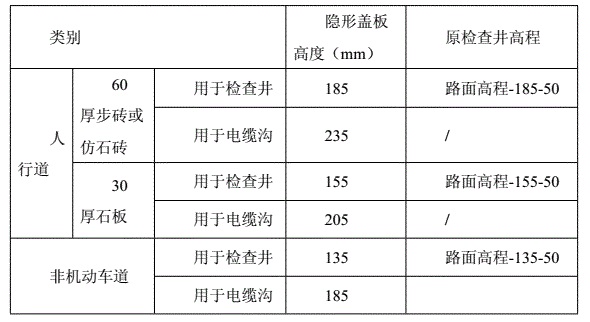

市政檢查井隱形井蓋施工前，應根據所在地段鋪裝情況確定隱形井蓋總厚度（如圖1）,，據此降低原市政井口標高,，并預留50mm空隙以便隱形井蓋調平。隱形井蓋頂面應與周邊地面鋪裝表面齊平,，確保檢查井所在路段人行道站石,、盲道、鋪裝緣石等各類鋪裝線性的延續和完整,。施工前制作好預埋鐵件以及隱形井蓋鋼格柵,，預埋鐵件的尺寸規格詳見市政工程精細化設計通用圖集YTS-Y-06，鋼格柵具體尺寸詳見設計變更圖紙YTS-J-12 .
隱形井蓋設計要求：
（1）隱形井蓋由頂面鋼槽和鋼格柵板組成,。安裝時配以鋼框組成的預埋件,。
（2）定制隱形蓋板所用鋼材均采用Q235-B鋼，并進行熱鍍鋅防腐處理,，其他技術規定詳見YB/T4001.1-2007《鋼格柵板及配套件第1部分：鋼格柵板》
（3）1.4米跨度以下井鋼格柵板應制作成整體,，蓋板根據需要可以分塊制作。
（4）鋼格柵板加工焊條型號為E43型,。鋼格柵板中扁鋼連接一律采用雙面貼腳焊,，焊縫高度5mm,，|焊縫長度-律通長滿焊。焊縫等級一律為二級,。
（5） 1）鋼格板的長度允許偏差為+0,，-5mm，寬度允許偏差土5mm,。2）承載扁鋼的不垂直度應不大于扁鋼寬度的10%,。3）橫桿偏斜及間距偏差：橫桿邊緣對鋼格板中心的偏差應不大于5tmm，在任意1500mm長度內,，兩端橫桿間距的允許偏差為土6mm,。
（6）鋼結構防腐：
1、所有鋼構件采用噴砂除銹,。除銹等級達到Sa2.5級n
2、防腐做法為：環氧富鋅底漆道80p弛厚,，環氧去鐵中涂層一道6080um厚,，丙烯酸聚氨酯耐候漆二道140um厚，所有涂料每道實干后不得龜裂,。
（7）隱形井蓋有關尺寸數據,。
（8）電纜溝隱形蓋板單元長度最大不宜超過2.0m，寬度0.5m～0.8m為宜,。
（9）鋼格板應滿足荷載標準：10KN/m2及T6荷載等級要求,，且撓度應不大于跨距的1/500.鋼格板應由專業廠家生產，并與鋼板局部焊接連接成整體,。
（10）原則上,，1.4米跨度及以下隱形蓋板鋼格柵板規格參考1.4米跨鋼格柵板制作，1.4米~2米跨度參照2米跨度鋼格柵板規格制作,。
二,、施工方法
（1）開挖清底
由原市政井筒壁向外側開挖深度為：80cm+隱形井蓋厚度，電纜溝蓋板在 原電纜溝壁位置開挖深度為：30cm+隱形井蓋厚度,，具體開挖尺寸視隱形井蓋的大小而定,，如圖3所示。開挖完后清除坑底垃圾并整平,，鋪15cm碎石墊層,。
（2）支模澆砼

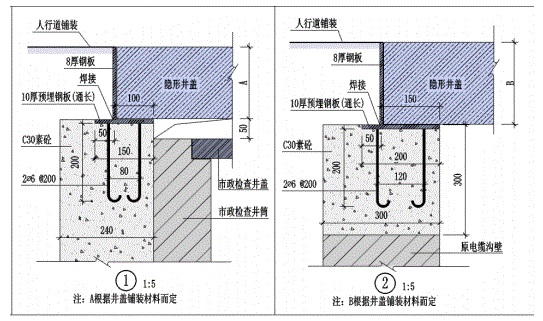

在檢查井井筒開挖后坑洞外側支木模板，在坑洞內澆筑C30素混凝土基座（電力蓋板在原電纜溝壁上澆筑30cm厚混凝土基座）,，基座寬度和深度如圖3所示,。澆筑混凝土的同時在混凝土基座四周預埋好10mm厚通長鐵件，鐵件下應設置鋼筋規格如下圖所示：
（3）安裝隱形蓋板并做好鋪裝層
待混凝土初凝后,，即可安裝隱形蓋板,，并在隱形蓋板四周設置8mm厚鋼板,，與預埋鋼板焊接，固定隱形蓋板位置,。人行道上隱形井蓋鋪裝層采用2cm厚1:3水泥砂漿（M10）結合層貼3cm厚花崗巖石材（石材與井蓋周邊人行道一致),，非機動車道隱形井蓋鋪裝層采用3cm后6mm粒徑黑色強固混凝土并用無色透明密封，詳見圖,。隱形井蓋鋪裝層應與井蓋周邊路面順接相平,。
三、精細化施工要求
人行道上的隱形井蓋面層鋪裝和人行道面磚鋪裝材料一致,，遇到盲道磚應與之順接,，隱形井蓋橫跨非機動車道和人行道時，在隱形井蓋周邊加鋪一圈黑色平緣石,，道路人行道鋪裝結構形式順接原人行道,。
四、注意事項
（1）原則上,，圓形檢查井采用雙層井蓋設計,，電纜溝等方形井采用單層井蓋設計。
（2）市政檢查井隱形井蓋施工前,，應根據所在地段鋪裝情況確定隱形井蓋總厚度,，據此降低原市政井口標高，并預留50mm空隙以便隱形井蓋調平,。騎線檢查井蓋需考慮采用多種鋪裝材料拼合而成,，各種材料的顏色和質地應與周邊鋪裝相融合。
（3）鋼格柵板只用于人行道和非機動車道上,，嚴禁上車,。
（4）隱形井蓋安裝時應注意：隱形井蓋在硬質鋪裝面上時，井蓋內的鋪裝縫隙和材料與周邊石材縫隙保持一致,，同一路段和區域井蓋開啟方向保持一致,。
（5）檢查井與道路銜接應平順，設置于人行道上的井蓋宜采用隱形井蓋（井蓋上貼面與人行道鋪裝一致）,，檢查井井框與路面高差不應大于土5mm,，井 蓋與井框高差不應大于土3mm。檢查井蓋上應在醒目位置標注專業管線類型,。
（6）工廠制作的隱形井蓋需提供各種原材報告,、出廠合格證等相關文件,，并送成品進行檢測�,，F(xiàn)場制作需提供專業資質,，原材料需報檢,，成品需檢驗,，施工應及時做好送樣與報檢,。
五,、安全文明施工
（1）隱形井蓋開挖后未能及時施工時,，應采用防撞錐筒及警示繩將坑洞進行圍護，防止行人跌進坑內,。
（2）施工遺留下的廢物廢渣應及時清理歸堆，每天定時清理干凈,。
（3）施工人員在現場必須戴好安全帽和反光背心。
