鋼格板設計人員按照客戶要求將圖紙分解完畢后,，后續需要花費大量的時間來處理尺寸、數量的統計和標注,，繪制零件圖,，編制任務清單和明細表等，工作量大,、繁瑣,，容易出錯，出圖時間長,。在鋼格板產品設計過程中，產生了大量的設計信息,，如DWG圖紙文件,，任務明細清單，產品零件圖,，材料BOM,，工藝要求等信息，這些信息大部分是以紙質文件的形式存在和傳遞,，分散在各個職能部門,，數據利用性差。鋼格板生產管理人員在查找,、復制,、拆分、統計,、驗證,、存檔這些文件時要花費大量時間，從而減少了對管理組織工作精力的投入,，管理人員把時間精力消耗在伏案收集數據整理文件,。
鋼格板MES系統圖紙?zhí)幚砟K是設計人員按照客戶要求將圖紙分解完畢后，后續大量繁瑣的工作,，如尺寸,、數量的統計和標注，異形圖生成,，零件圖的生成,，任務清單和明細表的生成都由計算機自動完成；同時,，將圖紙中的數據信息如形狀,、尺寸等引入到數據庫中,，重點對異形產品進行識別，對比標準庫得到每件產品的理論加工難度,。系統還將得到異形產品的零件庫,，為生產計劃系統使用。
鋼格板MES系統CAD圖紙?zhí)幚砜梢詫?shí)現以下功能：

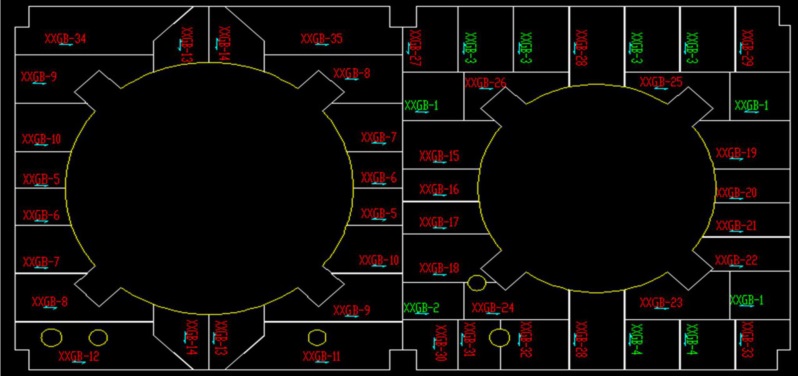

1,、自動編號,，圖紙分解完畢后，程序根據圖紙中事先確定的方向,，程序自動編號,，并計算出長、寬尺寸,、踢腳板尺寸,、開口開洞及其大小。相同圖形唯一標號,。圖號轉換功能,。編號可分別按繪制順序、長度,、寬度排序,。

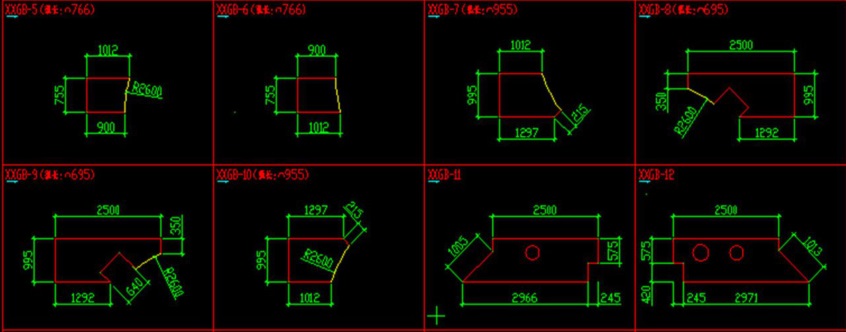

2、提取異形圖,，程序可手動單獨,，自動批量提取異形圖，并自動標注尺寸,，標注弧長,。
3、導出異形圖片功能,。將每個異形圖以圖片格式導出到數據庫中,，可以再網頁中查看零件圖。
4,、導出明細：將踢腳板重量加到帶有踢腳板的格板重量上,；對編號與尺寸錯誤進行初步檢查。
圖紙?zhí)幚碜詣?dòng)化模塊投入使用,，提高繪圖效率約30%-50%,，提高訂單反應速度，實現產品數據化管理的目標,。
鋼格板MES系統CAD圖紙信息處理模塊具有如下特點：
（1）集成在CAD繪圖環境中,，方便設計人員繪圖，簡單易操作；
（2）自動化程度高,，圖紙分解完成后,，后續工作如尺寸、數量的統計和標注由系統自動完成,，提高效率,，減少錯誤�,？啥ㄖ评L圖環境,，統一繪圖樣式；
（3）提供靈活的數據接口,。

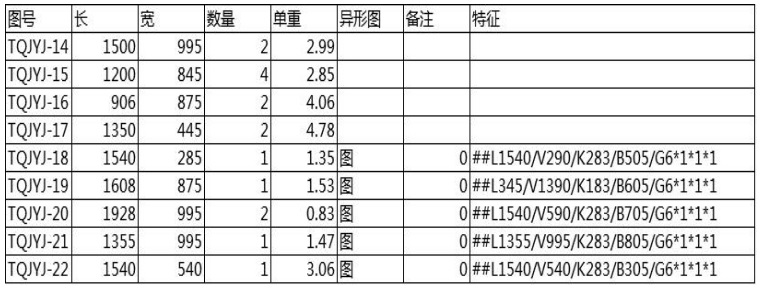

（4）CAD信息處理模塊最終生成帶有加工特征信息,、零件圖、材料表的加工任務單,，為工時管理,，計劃排產，派工管理提供基礎數據,。
（5）考慮到CAD圖紙?zhí)幚砟K適合整個鋼格板設計行業的通用性,，CAD模塊具有加密性保護措施。只有授權的用戶才有操作使用權限,。
