鋼格板具有外形美觀,，經久耐用,，通風透光,、防滑、承載力強,、易于清掃、安裝簡便等優點,。廣泛應用于合金,，建材,，電站，鍋爐,。造船,。石化及一般工業廠房、市政建設等行業,，主要用作工業平臺,，梯踏板，扶欄,，通道地板,，鐵路橋側道，高空塔架平臺,，排水溝蓋,，井蓋等。如何選擇合適的鋼格板產品是每個采購人員非常關心的問題.設計人員面對繁多的鋼格板不知選用哪種規格好,，而建設單位認為設計選用的產品價格太高,。通過多年的設計工作發現，只要在規格選型上做到經濟合理,，安全可靠,，就可以把總費用降下來，達到節省鋼材和投資的目的.下面隆鑫鋼格板廠就結合實際案例計算詳細的分析一下,。
我們廠承接了一個大跨度平臺鋼格板項目,，鋼梁跨度2.4米，要求均布荷載達到4.0kg/m^2,，鋼格板表面要求熱鍍鋅,，嚴格按照國家標準生產。選用什么型號的最合適呢,，根據我廠多年的生產經驗,，選定了兩種型號，分別是G505/30/100和G507/30/100I,。下面我們就通過詳細的計算看看哪種型號能滿足實際要求,。

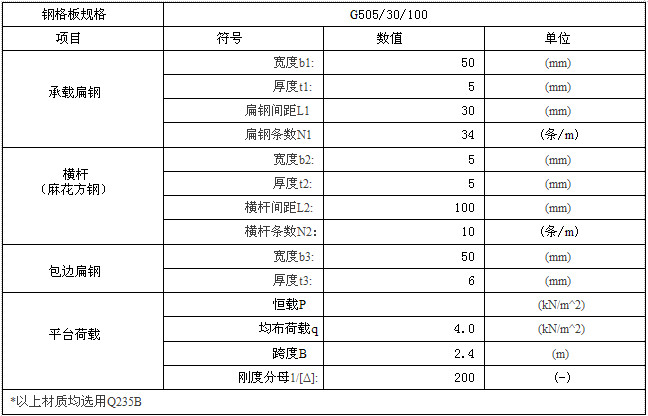

一、鋼格板G505/30/100
1,、鋼格板的特性
①鋼格板的理論重量
Wt=(b1t1N1+b2t2N2+2b3t3)ρμ×10-6=77.80(kg/m^2)
其中
ρ—材料密度,， 7850 (kg/m^3)
μ--表面處理增重系數 按熱侵鍍鋅 1.06 （-）
②承載扁鋼截面慣性矩
I=t1b13/12=: 52083.3 (mm^4)
承載扁鋼截面模量:
w=t1b12/6= 2083.3 (mm^3)
2、鋼格板安全均布荷載
①計算強度
對于碳素結構鋼,，取 [f]= 170000(kN/m^2)
則計算強度：
qB2
σ =-------------- = 40658.8(kN/m^2) < [f]
8 N1W
計算強度滿足要求!
② 當前跨度下,，鋼格板安全均布荷載
8 N1W*[f]
Pu ≤-------------- = 16.72 (kN/m^2)
B2
③ 當前跨度下，鋼格板安全線荷載
4N1W*[f]
Pl ≤-------------- = 20.07(kN/m)
B
3、剛度計算檢驗
①施加活荷載時,，鋼格板變形:
5[(q+Wt)L1]B4
Dq= -------------- = 5.8(mm)
384EI
則剛度分母值為：
1/[Δ]=B/Dq= 416 > 1/[Δ]
鋼格板變形滿足要求!
其中 E-鋼材彈性模量,，對于碳鋼取 2.1E+008(kN/m^2)
②未施加荷載時，僅考慮自重,，鋼格板變形
5WtL1B4
Dq= -------------- = 0.9(mm)
384EI
則,，施加荷載和相鄰未施加荷載鋼格板間的間距:
∆D=Dq-Dw= 4.8(mm) > 4(mm)
鋼格板變形不滿足，需更改承載扁鋼截面!
4,、結果判定
選型鋼格板不滿足要求,，重新選型!
二、鋼格板 G507/30/100I
1,、鋼格板的特性
①鋼格板的理論重量
Wt=(b1t1N1+b2t2N2+2b3t3)ρμ×10-6+N1mμ=78.43(kg/m^2)
其中
ρ—材料密度,， 7850 (kg/m^3)
μ--表面處理增重系數 熱鍍鋅鋼格板增重按1.06計算
2、鋼格板安全荷載
① 計算強度
對于碳素結構鋼,， 取[f]= 170000(kN/m^2)
則計算強度：
qB2
σ =-------------- = 32959.5(kN/m^2) < [f]
8 N1W
計算強度滿足要求!
② 當前跨度下,，鋼格板安全均布荷載
8 N1W*[f]
Pu ≤-------------- = 20.63 (kN/m^2)
B2
③ 當前跨度下，鋼格板安全線荷載
4N1W*[f]
Pl ≤-------------- = 24.76(kN/m)
B
3,、剛度計算檢驗
① 施加活荷載時,，鋼格板變形:
5[(q+Wt)L1]B4
Dq= -------------- = 4.7(mm)
384EI
則剛度分母值為：
1/[Δ]=B/Dq= 513 > 1/[Δ]
鋼格板變形滿足要求!
其中 E-鋼材彈性模量，對于碳鋼取 2.1E+008(kN/m^2)
② 未施加荷載時,，僅考慮自重,，鋼格板變形
5WtL1B4
Dq= -------------- = 0.8(mm)
384EI
則，施加荷載和相鄰未施加荷載鋼格板間的間距:
∆D=Dq-Dw= 3.9(mm) < 4(mm)
鋼格板變形滿足要求!
4,、結果判定
選型鋼格板滿足強度及變形要求!
