鋼平臺或鋼結構轉接塔等采用鋼格柵的工程,,樓面為了滿足結構需要,,既要求具有平面剛度,能夠傳遞水平荷載,,又要有豎向承托功能,。目前做法是在樓面梁間做水平支撐,,梁上焊接安裝鋼格柵。梁間支撐的安裝必須在鋼格柵之前完成,,支撐的連接焊縫都在梁側的豎直面上,,在懸空情況下完成這一系列操作并不容易,也不安全,。
綜上所述,,介紹一種新型鋼格柵,可同時替代梁間水平支撐和普通鋼格柵,,作成預制件在現場通過焊接組裝,,從而簡化高空施工步驟。使得鋼結構施工更簡便,,更安全,。通過將梁間水平支撐與鋼格柵合二為一,成為具有平面剛度的鋼格柵板,,在現場通過焊接組裝,,其與梁的連接焊縫在梁頂水平面上,施工人員在一邊已焊接的情況下可以踩踏在鋼格柵板上進行其它邊的焊接操作。

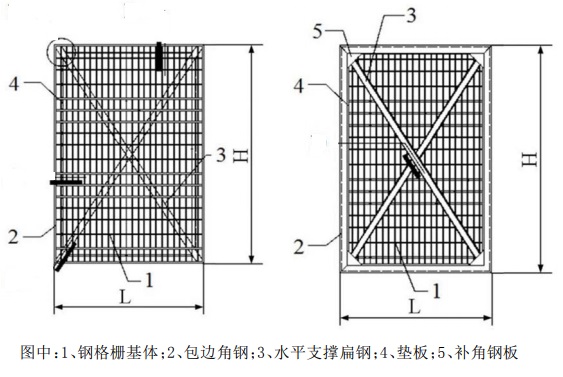

新型鋼格柵,,包括:鋼格柵基體,,鋼格柵基體四周邊緣處設置有包邊角鋼,鋼格柵基體的底面對角線上交叉設置有水平支撐扁鋼,,水平支撐扁鋼的兩端分別連接在包邊角鋼的對角處,;包邊角鋼的四個內角邊緣焊接有補角鋼板,補角鋼板的內側與水平支撐扁鋼焊接,;鋼格柵與包邊角鋼之間設置細長條墊板,,墊板兩側分別與鋼格柵基體和包邊角鋼焊接;相鄰兩個鋼格柵無支座邊的鄰近包邊角鋼通過夾焊綴板組成雙角鋼桿件,,作為梁間支撐的剛性系桿,。新型鋼構件原理簡單,加工,、安裝方便,,成本低,不會變形,、脫落,,保證結構安全�,?赏瑫r(shí)替代普通鋼格柵和梁間的水平支撐,,有無可比擬的優勢。
鋼格柵型號主要由計算跨度決定,,按承托構件來查表選擇鋼格柵型號,。水平支撐扁鋼與鋼格柵基體的扁鋼逐一焊接,能充分夠發揮其作為軸拉,、軸壓桿件的承載力,。計算時水平支撐扁鋼只考慮拉桿的作用,而忽略壓桿的影響,。鋼格柵的寬度L為1000~2500mm,,長度H為1000~2500mm。其中,,所述鋼格柵的長度H與寬度L的比例B滿足:0.4≤B≤2.5,。一般不宜超出0.4≤B≤2.5。
新型鋼格柵構件具有平面剛度好,,加工,、安裝方便,成本低,,不會變形,、脫落,,保證結構安全�,?珊喕呖瞻惭b操作的步驟,,使施工更簡便、更安全,。通過在鋼格柵成品上加包邊角鋼,,在底面上加焊水平支撐扁鋼,將梁間水平支撐與鋼格柵合二為一,。施工人員在一邊已焊接的情況下可以踩踏在鋼格柵上進行其它邊的焊接操作,。施工時可將其作為裝配式構件,計算時可視為符合“平面假定”的剛性板,�,?稍谝苯稹⒛茉�,、船舶,、市政、石化,、交通,、建材、國防等領域廣泛推廣,。
