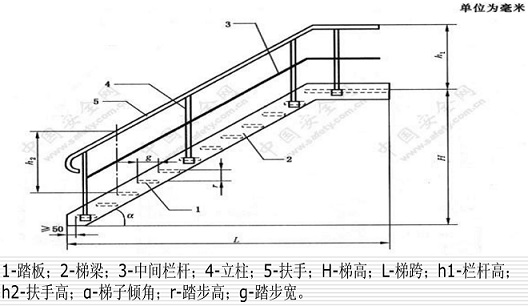

一,、定義和術語
二、一般要求
1.鋼斜梯傾角

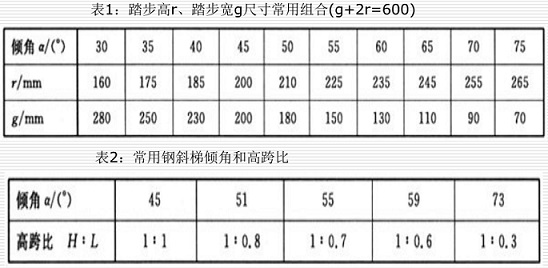

與水平的傾角應在30°~75°范圍內,,優選傾角為30°~35°,。偶爾性進入的最大傾角宜為42°。經常性雙向通行的最大傾角宜為38°,。在同一梯段內,,踏步高與踏步寬的組合應保持一致。550≤g+2r≤700 g一踏步寬,,單位為毫米,;r一踏步高,單位為毫米,。

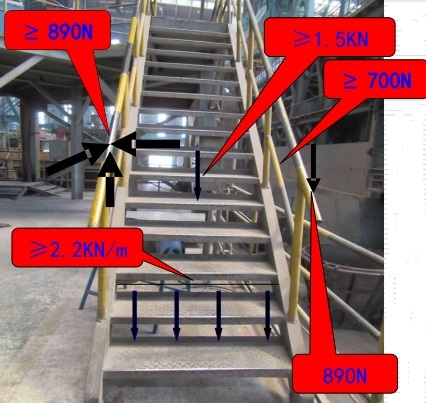

2.設計載荷
固定式鋼斜梯設計載荷應按實際使用要求確定,,但應不小于本部分規定的數值。固定式鋼斜梯應能承受5倍預定活載荷標準值,,并不應小于施加在任何點的4.4kN集中載荷,。踏板中點集中活載荷應不小于1.5kN,在梯子內側寬度上均布載荷不小于2.2千牛/米.斜梯扶手應能承受在除了向上的任何方向施加的不小于890N集中載荷,。中間欄桿應能承受在中點圓周上施加的不小于700N水平集中載荷,。端部或末端立柱應能承受在立柱頂部施加的任何方向上890N的集中載荷。以上載荷不進行疊加,。

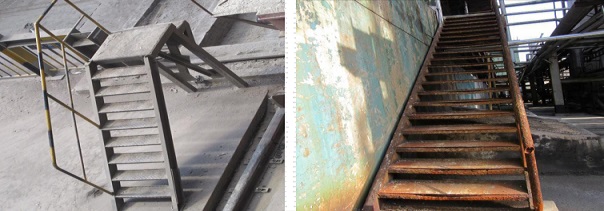

3.梯高

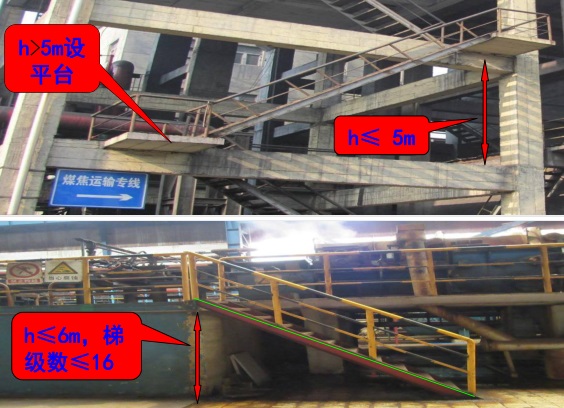

梯高宜不大于5m,,大于5m時宜設梯間平臺(休息平臺),分段設梯,。單梯段的梯高應不大于6m,,梯級數宜不大于16。(圖一:?jiǎn)翁荻?圖二:多梯段)

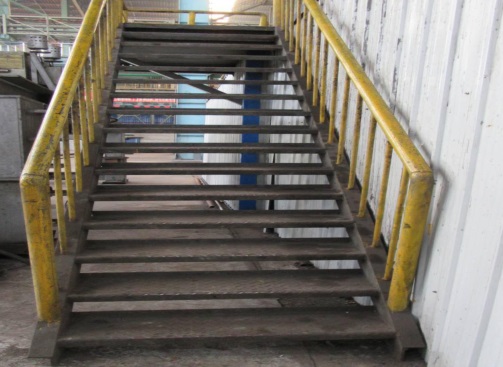

4.內側凈寬度(梯寬)

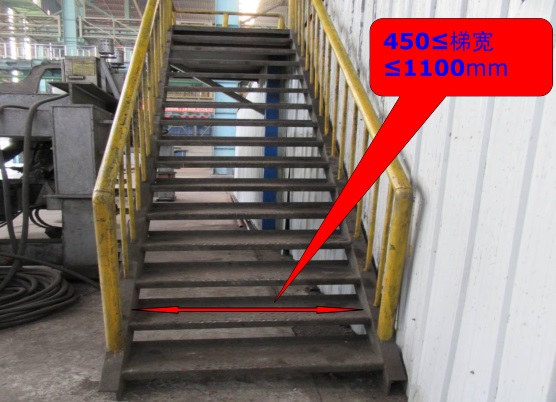

斜梯內側凈寬度單向通行的凈寬度宜為600mm,,經常性單向通行及偶爾雙向通行凈寬度宜為800mm,,經常性雙向通行凈寬度宜為1000mm。斜梯內側凈寬度應不小于450mm,,宜不大于1100mm,。
5.踏板
踏板的前后深度應不小于80mm,相鄰兩 踏板的前后方向重疊應不小于10mm,,不大于35毫米.在同一梯段所有踏板間距應相同,。踏板間距宜為225~255mm。頂部踏板的上表面應與平臺平面一致,,踏板與平臺間應無空隙,。踏板應采用防滑材料或至少有不小于25mm寬的防滑突緣。應采用厚度不小于4mm的花紋鋼板,或經防滑處理的普通鋼板,,或采用由25mm×4mm扁鋼和小角鋼組焊成的格板或其他等效的結構,。
6.梯梁
梯梁應有足夠的剛度以使結構橫向撓曲變形最小,并由底部踏板的突緣向前突出不小于50mm
7.梯子通行空間

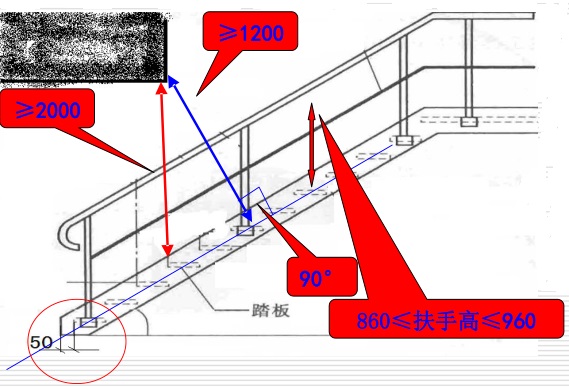

在斜梯使用者上方,,由踏板突緣前端到上方障礙物沿梯梁中心線垂直方向測量距離應不小于1200毫米,;在斜梯使用者上方,由踏板突緣前端到上方障礙物的垂直距離應不小于2000毫米.

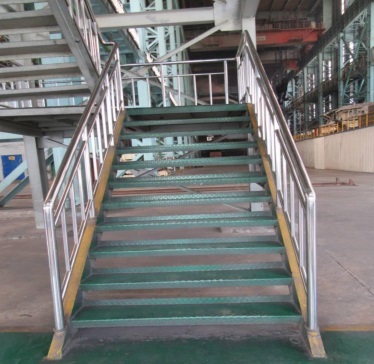

8.扶手
1,、梯寬不大于1100mm兩側封閉的斜梯,,應至少一側有扶手,宜設在下梯方向的右側,。梯寬不大于1100mm一側敞開的斜梯,,應至少在敞開一側裝有梯子扶手。梯寬不大于1100mm兩側敞開的斜梯,,應在兩側均安裝梯子扶手,。
2、梯寬大于1100mm但不大于2200mm的斜梯,,無論是否封閉,,均應在兩側安裝扶手。梯寬大于2200mm的斜梯,,除在兩側安裝扶手外,,在梯子寬度的中心線處應設置中間欄桿。梯子扶手中心線應與梯子的傾角線平行,,梯子封閉邊扶手的高度由踏板突緣上表面到扶手的上表面垂直測量應不小于860mm,,不大于960mm。斜梯敞開邊的扶手高度應不低于GB4053.3中規定的欄桿高度,。

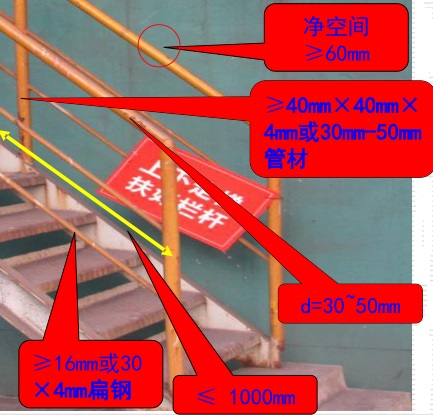

3,、扶手應沿著其整個長度方向上連續可抓握。在扶手外表面與周?chē)渌矬w間的距離應不小于60mm,。扶手宜為外徑30mm~50mm,,壁厚不小于2.5mm的圓形管材。對于非圓形截面的扶手,,其周長應為100mm~160mm,。非圓形截面外接圓直徑應不大于57mm,所有邊緣應為圓弧形,,圓角半徑不小于3毫米.支撐扶手的立桿宜采用截面不小于40mm×40mm×4mm角鋼或外徑為30mm~50mm的管材,。從第一級踏板開始設置,間距不宜大于1000mm,。中間欄桿采用直徑不小于16mm圓鋼或30mm×4mm扁鋼,,固定在立柱中部。
9.防護要求
距下方相鄰地板或地面1.2m及以上的平臺、通道或工作面的所有敞開邊緣應設置防護欄桿,。在平臺、通道或工作面上可能使用工具,、機器部件或物品場合,,應在所有敞開邊緣設置帶踢腳板的防護欄桿。當平臺設有滿足踢腳板功能及強度要求的其他結構邊沿時,,防護欄桿可不設踢腳板,。
