隱形井蓋是一種結構簡單,、使用方便、美化環境的環保型隱形井蓋,,它克服了現有技術的井蓋暴露于地表面,,與周圍環境不和諧的缺點�,?梢耘c周圍環境和諧地融為一體,,可根據不同的環境,在隱形井蓋內填充不同的材料,,達到隱形的目的,,可廣泛用于機動車道、高速公路,、城市人行道,、草坪和花池等各種地平面出口處。
為全面提高隱形井蓋施工工藝質量,,最大限度減少隱形井蓋施工質量通病,,通過對隱形井蓋施工中存在的質量通病進行清查并整理,希望各施工單位能夠根據常見施工質量通病,,舉一反三,,查找存在的工藝質量問題并及時修改,制定相關的預防措施,。
按隱形井蓋原設計要求,,通過三個施工項目部按照不同種類面磚,分別加工制作和安裝施工共計32個隱形井蓋,,并進行跟蹤檢查,,發現12個存在質量問題及不滿足精細化景觀要求,隱形井蓋驗收合格率為62%,,不合格率為38%,,分析結果如下:
原因分析

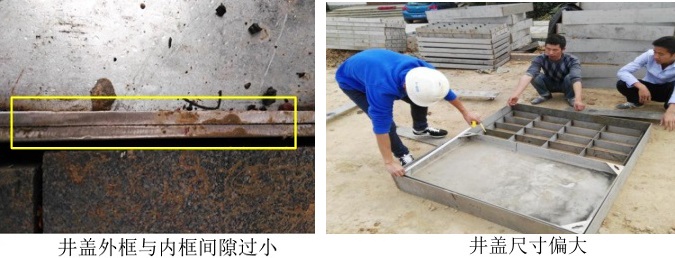

1、隱形井蓋內外框間隙過小,,在面磚鋪裝及使用過程中,,容易引起砂石及其他雜物堵塞內外框之間的縫隙,導致井蓋不易開啟,,易開啟過程中損壞鋪裝層,。
2、經檢查,,隱形井蓋尺寸偏大,,面磚厚度偏大,導致隱形井蓋重量偏重難以開啟,。
3,、蝴蝶孔未設置擋板,被砂漿堵塞,,井蓋難以開啟,。

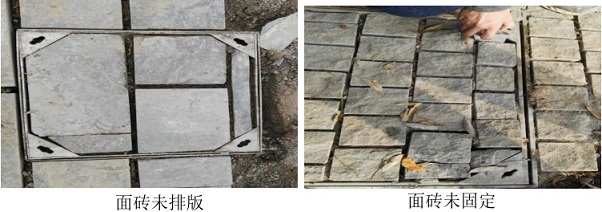

4、面磚未進行排版,。隱形井蓋未進行定制,,與面磚大小不匹配,對縫不一,。
5,、原設計面磚與隱形井蓋之間無砂漿結合,面磚之間無砂漿填縫,,結合不緊密,,易松動。
解決措施
針對要因一:原設計井蓋外框與內框間隙過小解決措施:內外框間隙控制在3-5mm之間,,內框下端鋼格柵四邊均收進30mm,。對隱形井蓋逐個進行進場驗收。減小了內外框之間的摩擦,,并使得內框與外框之間形成上小下大的間隙,,從而易于開啟。
針對要因二:原設計井蓋尺寸,、厚度偏大解決措施:①隱形井蓋鋼板厚度減�,。粚⒚娲u厚度減小,�,?紤]結構受力及重量,合理調整格柵間距為120*250mm,。對全線現有的井蓋進行統計,,得到井蓋的大小,,統一幾種規格進行工廠定制。
針對要因三:井蓋未設置擋板解決措施:蝴蝶孔處采用鋼板或者木板設置擋板,,防止砂漿堵塞,。擋板設置不易松動。
針對要因四:未進行面磚排版解決措施:施工前對面磚進行CAD排版,;根據排版進行面磚切割,,對縫整齊劃一。根據排版進行面磚切割鋪裝,,達到人行道鋪裝的預期景觀效果,,減少面磚切割量,保證整體美觀,。
針對要因五:面磚未固定解決措施:面磚與隱形井蓋內框之間采用3cm厚1:3水泥砂漿,。面磚之間采用砂漿勾縫。
