格柵是污水泵站中最主要的輔助設備,，格柵一般由一組平行和一組豎直的柵條組成,，斜置于泵站集水池的進口處。現在大多數船上也對格柵進行普遍的應用,，同時現有的船用格柵大多數過濾強度較大,，故對格柵的強度要求較高,，但是現有的船用格柵其強度存在不足，所以急需高強度船用格柵板來解決上述存在的問題,。本文介紹一種設有加強筋的高強度船用格柵板,。

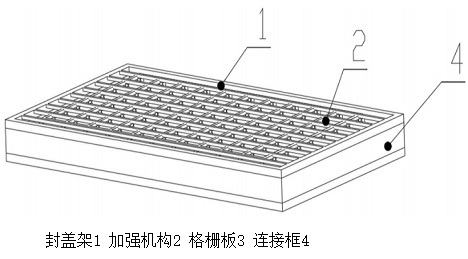

高強度船用格柵板，包括封蓋架,、加強機構,、格柵板和連接框，格柵板的外端面固定連接有用于支撐的連接框,，連接框包括固定架和格柵板卡槽,，固定架的內端面均勻等距開設有用于卡接的格柵板卡槽,，格柵板能卡接在格柵板卡槽內部，從而方便后續使用者對連接框和格柵板進行快捷穩定的固定和拆卸,。
格柵板的外端面固定連接有用于支撐的加強機構,，連接框的上端面對稱固定連接有用于支撐的封蓋架，其中,，封蓋架包括用于支撐的支撐架以及均等距固定在支撐架內端面的連接梁,，其中，連接梁與加強機構進行擠壓貼合連接,，能有效提高對加強機構上部和下部的支撐穩定性,，防止加強機構發生偏移，提高了加強機構的穩定性,。

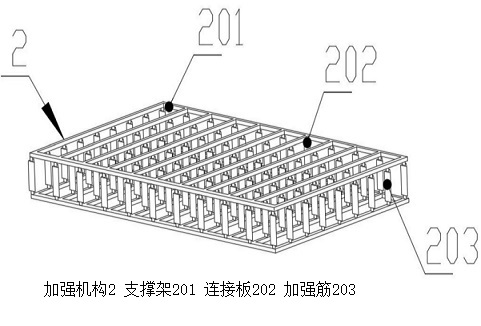

加強機構包括支撐架,、連接板和加強筋，加強筋的外端面中心處對稱固定連接有用于連接的連接板,，連接板的外端面固定連接有用于支撐的支撐架,，格柵板內部形成多組直角拐角，加強筋能與直角拐角進行固定連接,，同時加強筋為直角三角形,，能利用三角具有穩定性的特性最大程度的提高格柵板內部板體的穩定性，同時支撐架和連接板能將多組加強筋進行連接整合,，進而能從整體上進一步提高格柵板的穩定性,。
連接板、加強筋,、和連接梁均位于同一直線上,，能增強格柵的整體的過濾性，提高裝置的過濾流暢性能,。格柵板與格柵板卡槽相適配,，格柵板通過格柵板卡槽固定連接在連接框的內端面，方便或許對格柵板進行快捷的組裝,，提高連接的便捷性,。
通過設置加強機構，格柵板內部形成多組直角拐角,，加強筋能與直角拐角進行固定連接,，同時加強筋為直角三角形,，能利用三角具有穩定性的特性最大程度的提高格柵板內部板體的穩定性,，同時支撐架和連接板能將多組加強筋進行連接整合，進而能從整體上進一步提高格柵板的穩定性,。通過連接梁與加強機構進行擠壓貼合連接,，能有效提高對加強機構上部和下部的支撐穩定性,，防止加強機構發生偏移，提高了加強機構的穩定性,。
