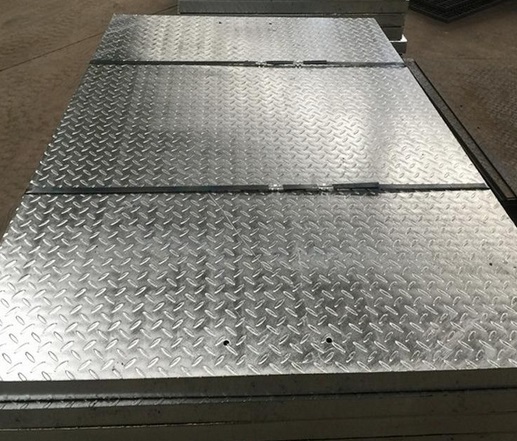

鍍鋅鋼格板在工業建構筑物鋼平臺中大量使用,復合鋼格板則是由鍍鋅鋼格板和表面的密封花紋鋼板組合而成的一種產品,,可防小件掉落,,它可由任何一種型號的鋼格板和不同厚度的花紋鋼板構成,其中最常用的鋼格板是G253/40/100作底板,;花紋鋼板常用3mm厚板,,也可采用4mm或5mm的板。
復合鋼格板的安裝一般選用焊接,。焊接的優點是永久固定,,不會松脫,缺點是不可拆卸,,且破壞鋼格板的鍍鋅涂層和鋼梁的防腐涂層,,點焊處需要再次做防腐處理;對復合鋼格板,,由于頂層花紋鋼板的密封,,安裝時無法保證四角均能焊接固定。
為了解決現有技術存在的復合鋼格板的安裝采用焊接連接方式不可拆卸且破壞鋼格板的鍍鋅涂層,、需二次做防腐處理等技術問題,,介紹一種復合鋼格板連接裝置,節點連接牢固,,長期使用不易產生滑移或松動,,同時選材簡單易得,安裝簡便,,價格優勢明顯,。

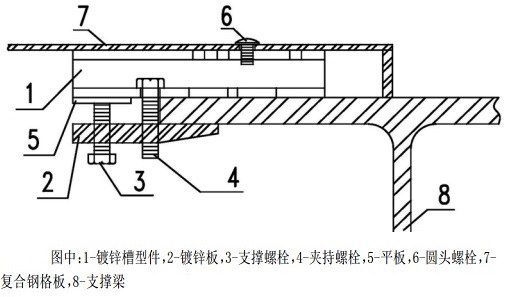

復合鋼格板連接裝置主要由復合鋼格板、支撐梁,、鍍鋅槽型件,、鍍鋅板和螺栓組成;將鍍鋅槽型件通過螺栓先固定在支撐梁上、而后安裝就位復合鋼格板,,再用圓頭螺栓將復合鋼格板與槽型件連接固定,,代替了現有技術中采用焊接連接方式不可拆卸且破壞鋼格板鍍鋅涂層的做法,從而優化了連接節點構造,,同時最大限度減小了板縫以滿足樓板封閉的需求,,降低了現場施工的難度。
為了使鍍鋅槽型件,、支撐梁上翼緣和鍍鋅板三者連接的更牢固,,同時保證鍍鋅槽型件的水平度,在鍍鋅板上遠離夾持螺栓的一端設有支撐螺栓,,支撐螺栓端部帶有平板,,支撐螺栓穿過鍍鋅板用端部平板支撐于槽型鍍鋅件下翼緣下方。由于支撐螺栓與夾持螺栓擰緊時對槽型鍍鋅件的作用力方向是相反的,,因而能使鍍鋅槽型件,、支撐梁上翼緣和鍍鋅板三者連接的更牢固。
復合鋼格板頂面螺栓孔可在工廠內就留好,,或在現場開孔,。所有連接螺栓均可選用普通六角頭螺栓、圓頭螺栓或雙頭螺栓,,安裝采用普通扳手即可,,從材料的選擇、施工工具的選用等方面降低了此種連接節點的造價,。
