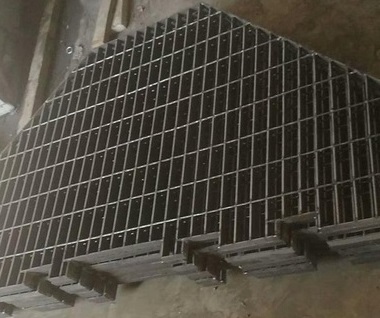

在鋼格板的實際應用中,，常常會遇到很多分塊塊或者異形鋼格板,。這些鋼格板往往不是標準尺寸,，而是各種不規則的形狀,。比如：圓形,、梯形,、半圓型等各種不規則形狀的鋼格板,。加工生產主要有切角,、割孔、切弧等工序,，從而避免鋼格板到工地后進行二次切割加工,，從而使施工安裝更快速簡單，也避免了現場切割造成鋼格板鍍鋅層的破壞,。
目前,，制作異形鋼格板或分塊鋼格板時，需使用鋼格板壓阻焊機（只配置一副梳形夾）先統一焊成6m×1m的原板,，人工把原板切割成分塊,，或根據需要再把分塊切割到需要的形狀，再進行切頭和包邊,。這種制作方式工序繁瑣,，浪費材料，人工切割精確度低,，增加工時,，勞動強度大。
發明內容

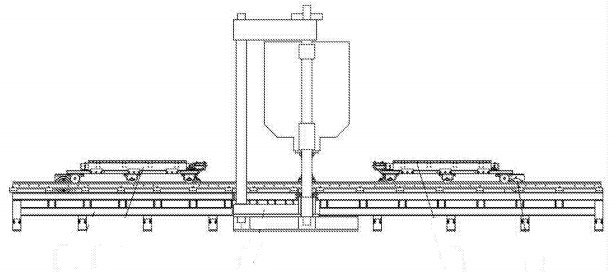

現在介紹一種小塊鋼格板焊接機,，以解決存在的工序繁瑣,，浪費材料，人工切割精確度低,，增加工時,，勞動強度大的問題。采用的技術方案是：一種分塊或異形鋼格板焊接機,，其特征在于電阻壓焊機下面設置帶有軌道的機架,，焊接工作臺上設置若干副油缸驅動夾緊的梳形夾，伺服電機通過傳動機構驅動焊接工作臺沿機架上的軌道運動,。其中,，電阻壓焊機前后機架的軌道上各設置一組焊接工作臺，實現兩組焊接工作臺的交替焊接,。梳形夾采用分體對中夾,。結構示意圖：
與現有技術比較所具有的有益效果是：由于采用上述技術方案，焊接工作臺在伺服電機驅動下沿工作臺軌道移動,，使用多副梳形夾,，將扁鋼按照需要的鋼接，直接壓焊成需要的分塊或異形鋼格板,。這樣,，無需從原板上切割，自動化程度提升,，節省材料,，扁鋼形狀定位精準,。兩組焊接工作臺交替工作，一組焊壓時另一組進行扁鋼穿入梳形夾的工序,，節省了焊機的等待時間,，可實現批量化生產，提高生產效率,。
