許多鋼格板客戶將結構設計圖提供給我們,，要求根據結構的布置做出最佳的排版圖,。包括設備、管道周圍的留孔,、板與板之間的安裝間隙等,，現場安裝時做到零切割,。同時客戶提供的結構圖還可以讓我們?yōu)槟氵x擇更經濟的板型,，并為你檢查設計中的遺漏,，如鋼格板的長度,、寬度方向的錯誤，以及了解梁的布置情況,，及時發現并糾正一些易犯疏漏,，從而避免了客戶不必要的經濟損失,。鋼格板序號的繪制與統計,，批量標注序號，自動拾取標注序號鋼格板長度,，從而幫助設計人員更精確,，更迅速的設計方案。大大的縮短了設計人員不斷重復的繪圖標注序號時間,，提高了設計人員的工作效率,，讓工作變的簡單輕松。下來隆鑫就說說鋼格板序號的繪制與統計,。
一.鋼格板的序號繪制

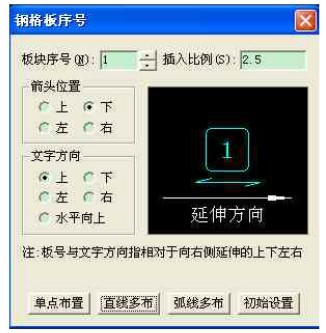

1 單擊菜單命令--標注板號,，或輸入命令GGB，彈出鋼格板序號對話框,，其中包括：序號內容,，縮放比例，箭頭位置,，文字方向,，三種繪制序號的方式按鈕以及初始設置。如圖
2.序號內容只允許輸入大于0的整數,，且每次繪制一組序號后自動增加1,。
3.文字方向有三種選項，第一種長度方向,，繪制效果即為塊定義中屬性的默認方向,，第二種為寬度方向，繪制效果為默認方向逆時針旋轉90度,，第三種為水平向上,，即不管塊插入方向始終水平向上。

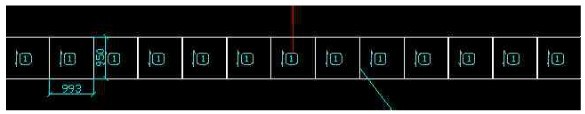

4.單點布置 直接在要插入序號的位置輸入就可以,，直線多布,，如果要連續在一組方形區域內插入同一序號，可以在起始位置的方格內點擊第一點,，然后拖動輔助線到最后一個方格,，確定第二個點后，輔助線穿過的區域內所有鋼格板正中都被插入該序號,，插入的方向與輔助線拉伸方向相同（即從左向右拖動則序號向上,，從右向左拖動則序號向下）如圖

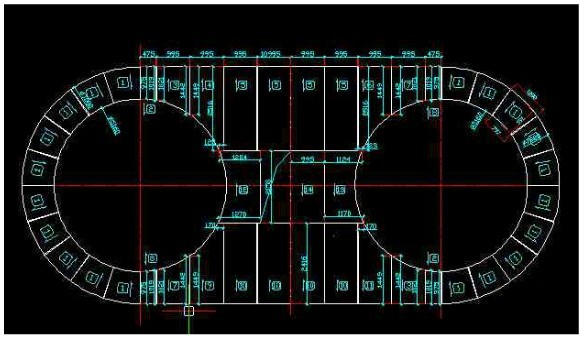

弧線多布,，如果要連續的在一組扇形區域內插入同一序號，可以在起始位置的扇形區域內點擊第一點,，移動鼠標會自動生成一根弧線（光標位置在圓弧內為順時針）,，正確圓弧穿過想要布置的區域后點擊正確第二點，輔助線穿過的所有扇形的所有扇形區域內都被插入該序號,，插入方向同直線多布,，如圖

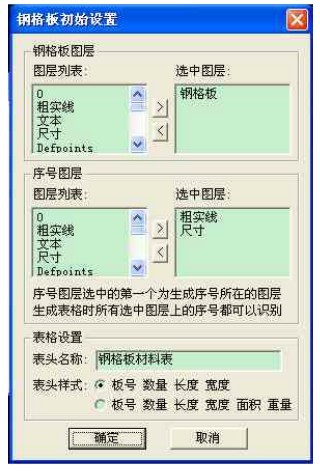

5.初始設置，鋼格板邊界只能在(鋼格板）圖層上,，序號只能在（序號）層上,，否則無法識別。鋼格板間隔距離不要大于50mm（里圖例中10mm）否則隔離內也會會繪制序號,，同樣,，鋼格板寬度不要小于50mm，否則不繪制序號,，如圖
二.鋼格板序號統計
1.單擊菜單中的生成板號表,，或輸入命令BHB，提示選擇鋼格板序號,，選擇要參與統計的所有鋼格板序號后,，后彈出統計結果對話框，規則區或（方形,，扇形）的長度寬度都可以自動識別,，如果同一序號的多區域計算有出入會提示（```已高亮顯示 請檢查）可能是區域過于復雜或誤差導致的問題，請確認該區域是否正確,，過于復雜的區域尺寸不能自動識別,，可以在表格內手工添加。

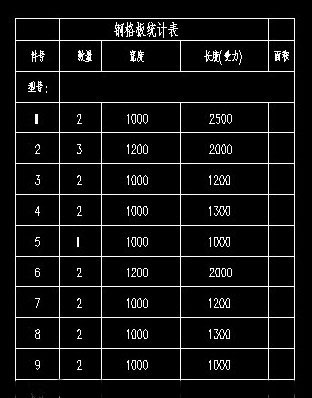

2.生成材料表,，點擊此按鈕則會根據對話框表格的內容自動生成表格圖形,，可以通過關鍵詞T改變插入基點（默認右上角），如圖
3.導出excel,，點擊此按鈕則會自動啟動系統中安裝的excel,，表格中的內容被自動粘貼到excel表中，只需要在保存一下就可以導出
4.查看圖紙,，填表過程中可能要查看圖中的標注尺,，點點擊鼠標或空格，回車后回到之前的對話框界面,。
