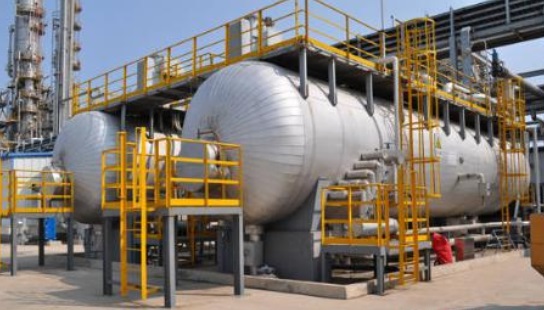

化工生產裝置中的大型臥罐，一般頂部都會有很多操作管口及與管口相連的管線,。為了滿足泵凈正吸入壓頭的要求,，臥罐的基礎高度一般高于5m，頂部高度大于10m,。當多臺大型臥罐并排布置時,，頂部的日常檢修維護就對聯合通行提出了一個必要的要求。鋼格柵板鋼結構組合平臺便于拆卸操作管口處法蘭或閥門,，且利于人在不同臥罐之間通行,，并能有效支撐管線且不阻礙通道。鋼格柵板組合平臺,，不僅提供暢通的檢修和通行空間,，且輕巧易施工，方便操作人員直接通行于不同的臥罐頂部,，同時提供支撐頂部管束的內管廊,。

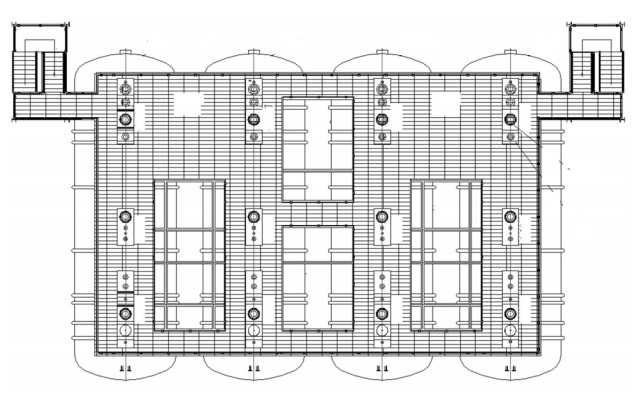

大型臥罐頂鋼格柵板組合平臺，包括鋼格柵制作形成的聯合平臺以及安裝在聯合平臺下方的多個間隔并列設置的臥罐,。在鋼格柵板聯合平臺上預定不需要操作及通行的位置形成減重開孔,，并形成多個設備管口以使臥罐的頂部的管口伸出。內管廊的長度與聯合平臺的兩端平齊,。聯合平臺的兩側設置有供上下聯合平臺的通行樓梯,。通行樓梯對稱布置在聯合平臺的兩側近一端的位置處。
罐頂鋼格柵板聯合平臺位于多臺大型臥罐頂部,，用料省,、輕便,、易于施工，不必要求增加設備的管口長度就能使其露出平臺,，同時,，聯合平臺方便操作人員在多臺臥罐頂部之間互通，而且自帶管廊,，解決了頂部管束支撐時阻礙通行的傳統難題,。
聯合平臺采用鋼格柵板，較花紋鋼板或混凝土樓板能最大限度的減少平臺自重,。在減重開孔周?chē)O(shè)置欄桿,，防止危險的發生，通過采用鋼格柵并開減重孔,，可減少了鋪設樓板的耗材并降低了平臺自重,，在聯合平臺的開孔外的區域形成操作區域，方便檢測人員行走,。
具體要根據進出臥罐頂管口的管束的數量,、尺寸及橋架的尺寸，定義的內管廊的寬度,。每?jī)膳_(tái)臥罐之間共用一個內管廊,。為了將內管廊的寬度控制到最小，可合并同類物料管線,，綜合考慮管廊與上方聯合平臺的凈空以及管廊自身的寬度,，以使管廊與臥罐壁保持一定凈距。
鋼格柵板聯合平臺的平面鋼構件保證了力傳導的連續性,，確保了聯合平臺的穩定結構,；確保平臺鋼格柵樓板不會在長期使用中變形凹陷。平面鋼構件包括采用H形鋼制作的立柱及傾斜布置的連接立柱側面與聯合平臺底面的多個支撐梁,，聯合平臺所有受力最終匯總于均布的幾個立柱上,，這些立柱通過墊板焊接固定于臥罐的罐壁上。
鋼格柵板聯合平臺位于多臺大型臥罐頂部,，用料省,、輕便、易于施工,，不必要求增加設備的管口長度就能使其露出平臺,。同時，跨度大,，將各個臥罐頂部的小平臺整合為一個聯合的平臺,，可以互相通行，方便操作人員在多臺臥罐頂部之間互通,，給操作人員維護檢修帶來了方便,。
