湖北荊州1000千伏智能變電站項目，投產投運為滿足武漢江北地區日益增長的負荷需要,、實現武漢江北220千伏電網解環運行,、確保湖北電網迎峰度夏時節安全穩定運行。目前,，在電站的主要電氣設備中,，油浸式變壓器因其具有投資經濟、維護簡便,、運行時對環境要求低等特點,，得到廣泛應用。油浸式變壓器在正常檢修時期可用專用設備,，將該部分變壓器油安全,、清潔地抽取到專用容器中。但在非常時期,，如遇變壓器事故噴油時,，短時間內,，大量的變壓器油從變壓器內噴濺出來,。如不采取防護措施，一是對變壓器及周邊環境造成污染,；二是事故噴油后極易引起大火,，大量外泄的噴油，無疑是火上澆油,。因此,，從環境保護和消防安全等方面都要求油浸式變壓器在其基座四周設有事故防火貯油池，用于在事故情況下儲存變壓器的噴油,，且在事故防火貯油池中敷設鵝卵石層,，利用鵝卵石層不阻礙油往池底流動的特性，及鵝卵石層還能阻止空氣流通,，隔絕氧氣,，同時發生火災事故時對燃油起到冷卻、阻滅的作用,。但敷設的鵝卵石會滑動,、也很不平整，在設備使用過程中存在巡檢人員易扭傷腳踝的風險,，尤其是在突發緊急情況下,，會滑動的鵝卵石也不利于人員的逃生和事故處理。
為了解決主變室因設置了油浸式變壓器的事故防火貯油池,，使主變室地面高低不一造成主變室工作環境差,，加上油池中敷設的鵝卵石不平整、會滑動，使工作人員易受到傷害的弊病,，需要安裝有鋼格柵蓋板的主變室油浸式變壓器事故防火貯油坑,，通過在油坑上方安裝鋼格柵蓋板，蓋板將整個主變室地面鋪平,，裝有鋼格柵蓋板的事故防火貯油池,，除了在油浸式變壓器事故噴油情況下能保證其作為變壓器事故排油池之功用外，同時還使整個主變室顯得美觀協調,，在正常生產中可作為運行,、檢修人員的踏步板使用，為日常巡檢提供較為堅實平整,、安全舒適的行走環境,。

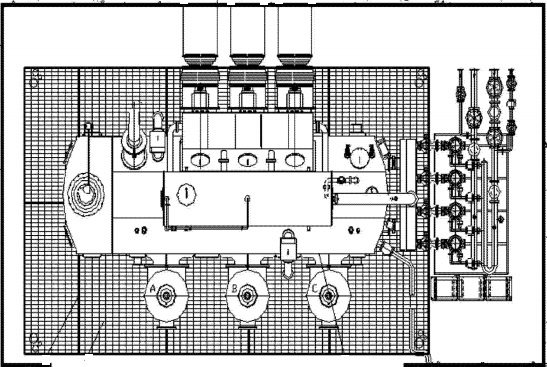

主變室油浸式變壓器事故防火貯油坑，包括事故防火貯油坑和鵝卵石層,，事故防火貯油坑設在主變室油浸式變壓器的基座四周,，在事故防火貯油坑中鋪設足夠厚度的鵝卵石層，在主變室中所有的事故防火貯油坑底部都鋪設有事故排油管和主排油管,，事故排油管與主排油管連接,，主排油管與設在主變室外的主變事故油池連接；在油浸式變壓器的基座與主變室事故防火貯油坑的隔墻頂端面之間設置承重梁,，在承重梁之間安裝有鋼格柵蓋板,，鋼格柵蓋板與事故防火貯油坑中的鵝卵石層為隔空安裝，所述的鋼格柵蓋板是按設定的規格尺寸制作成,，再將鋼制格柵蓋板通過承重梁彼此連接成覆蓋主變室中所有的事故防火貯油坑的大蓋板,，且安裝的大蓋板與整個主變室地面平齊連接成整體；然后在整個鋼制格柵大蓋板中選擇多點可靠接地,，防止產生靜電,。
鋼制格柵蓋板由承載扁鋼與橫桿按照設定的間距正交組合，其中的格柵為矩形孔口,，方便油浸式變壓器事故漏油順利排至鵝卵石層下,。鋼制格柵蓋板表面承重不小于500kg/m2。安裝鋼格柵蓋板的主變室油浸式變壓器事故防火貯油坑具有以下優點：
(1）安裝鋼格柵蓋板的主變室油浸式變壓器事故防火貯油坑,，通過在油坑上方隔空安裝網狀蓋板,，且將多個鋼格柵蓋板連接成能覆蓋主變室中所有的事故防火貯油坑的大蓋板，大蓋板與整個主變室地面平齊且連接成整體,，且安裝的蓋板能承載較大的荷載,；在事故情況下蓋板可將主變漏油經格柵孔排到油坑中，再經事故排油管,、主排油管引至主變事故油池,。正常情況下事故防火貯油坑的大蓋板可作為踏步板,，供工作人員巡視檢查之用，因此,，事故防火貯油坑通過安裝蓋板既能滿足主變事故防范措施要求,，又改善了主變室巡檢條件，使主變室整體效果更加美觀協調,。
(2）事故防火貯油坑安裝的蓋板為鋼制格柵板,，其結構簡單，一般的中小鋼格板加工企業都能成批生產,，且規格齊全,，產品規范，采用鋼制格柵板彼此連接成整體,，使安裝施工很便捷,。
(3）安裝的鋼制格柵大蓋板中多點可靠接地，可以防止產生靜電,，實現安全生產,。
具體實施方式
事故防火貯油坑熱鍍鋅鋼格柵板由承載扁鋼與橫桿按照一定的間距正交組合。采用大型程控壓阻焊機制作而成,，將按一定間距排列的扭絞方鋼壓入側立的扁鋼內,，得到焊點堅固、板塊狀,、表面為矩形孔的格柵板,。鋼制格柵蓋板規格為G325/30/50G，扁鋼尺寸為32*5mm,，扁鋼間距為扁鋼間距為30mm，橫桿間距 為50mm,，采用熱鍍鋅防腐處理,，平均鍍鋅厚度75u，承重量500kg/m2,。每個事故防火貯油坑的坑口的支撐鋼及周邊均選用合適的鋼材如：工字鋼,、角鋼、槽鋼或矩形鋼等支撐,。每個主變室安裝的格柵蓋板有多種型號的,，相鄰格柵蓋板之間采用安裝夾連接成整 體，再經統一選點接地,，以防產生靜電,。在主變室中的事故防火貯油坑的鵝卵石層上隔空安裝了整齊的熱鍍鋅鋼格柵蓋板后，主變室在滿足主變事故防范措施要求的前提下,，改善了工作環境,，使工作環境更加美觀協調了,，也改善了工作人員的工作條件，提高了巡檢行走的安全性,。
安裝鋼格柵蓋板防火貯油坑中鋪設足夠厚度的鵝卵石層,，在主變室中所有的事故防火貯油坑底部都鋪設事故排油管和主排油管，事故排油管與主排油管連接,，主排油管與設在主變室外的主變事故油池連接,，在油浸式變壓器的基座與主變室事故防火貯油坑的隔墻頂端面之間設置承重梁，在承重梁之間安裝鋼格柵蓋板,，蓋板與事故防火貯油坑中的鵝卵石層為隔空安裝,，蓋板是按設定的規格尺寸制作成片狀鋼制格柵蓋板，再將鋼制格柵蓋板通過承重梁彼此連接成覆蓋主變室中所有的事故防火貯油坑的大蓋板,，且安裝的大蓋板與整個主變室地面平齊連接成整體,；然后在整個鋼制格柵大蓋板中選擇多點可靠接地，防止產生靜電,。
