鋼格板是一種由承載扁鋼與橫桿按照一定的間距正交組合,，通過焊接或壓鎖加以固定的開敞板式鋼構件,。根據制作方法不同,，主要分為壓焊鋼格板和壓鎖鋼格板,。

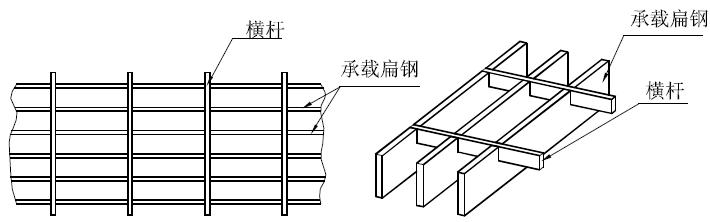

壓焊鋼格板:在承載扁鋼和橫桿的每個交點處,，通過壓力電阻焊固定的鋼格板,，稱為壓焊鋼格板,。壓焊鋼格板的橫桿通常采用扭絞方鋼,。如圖所示：
壓鎖鋼格板:在承載扁鋼和橫桿的每個交點處,，通過壓力將橫桿壓入承載扁鋼或預先開好槽的承載扁鋼中,，將其固定的鋼格板，稱為壓鎖鋼格板,。壓鎖鋼格板的橫桿通常采用扁鋼,。如圖所示：
型號和標記
鋼格板的型號，根據承載扁鋼規格,、承載扁鋼與橫桿組合間距,、鋼格板結構型式、承載扁鋼外形,，以及表面處理狀態等不同,，形成多種規格，型號表示方法如下：
注 ：
1. 鋼格板構造型式,，例如:
W — 壓焊鋼格板(在標記中可省略),；
L — 壓鎖鋼格板。
2. 承載扁鋼中心間距,，單位為毫米,。
3. 橫桿中心間距，單位為毫米,。
4. 承載扁鋼外形標記:
F -- 扁鋼(在標記中可省略),；
Ⅰ -- Ⅰ型鋼；
S -- 齒型扁鋼,。
5. 表面處理狀態標記:
G -- 熱浸鍍鋅(在標記中可省略),；
P -- 涂漆；
U -- 表面不作處理。
標記示例
鋼格板的承載扁鋼截面尺寸為32mm×3mm,，承載扁鋼中心間距為30mm,， 橫桿中心間距為50mm，構造型式為壓焊鋼格板,，表面不處理,，其標記為G323／30／50WU。
鋼格板承載扁鋼的截面尺寸為40mm×5 mm,，中心間距為40mm,，橫桿中心間距為50mm，構造型式為壓鎖鋼格板,，表面熱浸鍍鋅處理,，其標記為G405／40／50L。
術語及定義
承載扁鋼: 承受主要荷載的扁鋼,。
橫桿:固定于負載扁鋼上的扭絞方鋼,、圓鋼或扁鋼等。
凈空間隙:鋼格板開敞通孔的最大內切圓直徑,。
承載扁鋼中心間距:相鄰的兩條承載扁鋼中心到中心之間的距離,。
橫桿中心間距:相鄰的兩條橫桿中心到中心之間的距離。
包邊板:焊于鋼格板承載扁鋼或其他開口,、切口邊緣上的扁鋼或型鋼,。
踢腳板:固定于平臺四周或鋼格板切口、開孔的邊緣的擋板,。
鋼格板長度:平行于承載扁鋼方向的鋼格板最大尺寸,，稱為鋼格板的長度 (L)。
鋼格板寬度:垂直于承載扁鋼方向的鋼格板最大尺寸,，稱為鋼格板的寬度 (W),。
